MIKROSKOP POLARYZACYJNY CYFROWY POL D850 LCD /MAGUS

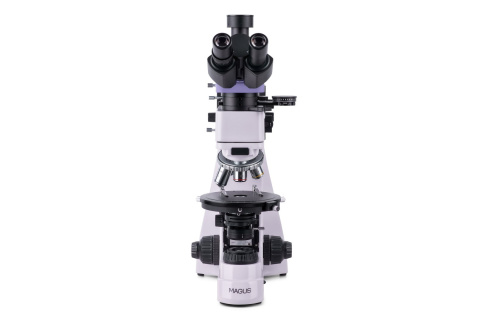

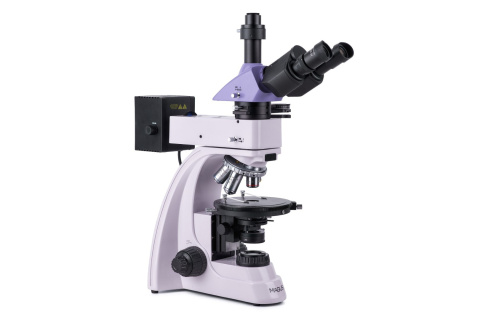

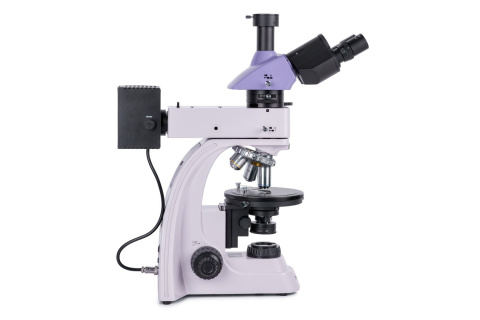

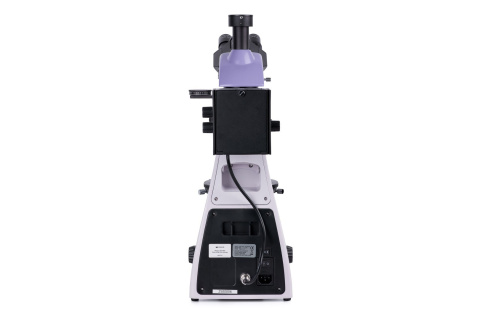

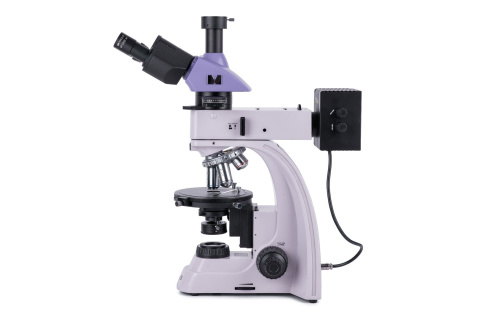

Mikroskop polaryzacyjny MAGUS Pol 850 jest przeznaczony do pracy w świetle przechodzącym i odbitym.

Dostępne metody badawcze: polaryzacja i jasne pole. Mikroskop jest używany do badania anizotropowych obiektów biologicznych, geologicznych i polimerowych, a także nieprzezroczystych polerowanych przekrojów o grubości do 15 mm z jedną polerowaną stroną. Mikroskop jest idealny do szerokiego zakresu profesjonalnych zadań w dziedzinie medycyny, kryminalistyki, mineralogii, krystalografii lub petrografii.

Kamera cyfrowa

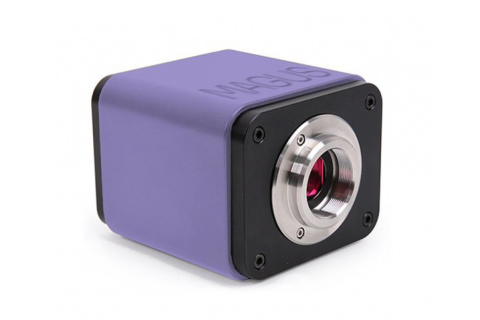

MAGUS CHD40 to cyfrowa kamera HDMI z trzema interfejsami wideo i automatycznym przełączaniem między jakością 4K i Full HD w zależności od rozdzielczości monitora. Kamera ma matrycę 8 MP i zapewnia realistyczne obrazy w rozdzielczości 4K (3840x2160 pikseli) w przypadku połączenia przez HDMI lub USB 3.0. Po podłączeniu przez Wi-Fi obraz ma jakość Full HD (1920x1080 pikseli). Kamera ma interfejs HDMI do bezpośredniego podłączenia do telewizora, monitora lub projektora. W tym trybie kamera działa autonomicznie bez połączenia z komputerem. Interfejs HDMI zapewnia wysoką i stabilną szybkość transferu z kamery na ekran zewnętrzny. Kamerę można podłączyć do komputera przez Wi-Fi lub USB 3.0. Wideo jest nagrywane z prędkością 30 kl./s. Kamera łączy dużą liczbę klatek na sekundę z wysoką przepustowością HDMI. Dzięki temu filmy są żywe, bez zawieszania się i przerw między klatkami. Przy maksymalnej rozdzielczości obraz jest bardzo szczegółowy, poruszające się obiekty są widoczne bez błędów, a ruch obiektów jest wyświetlany bez opóźnień.

Monitor

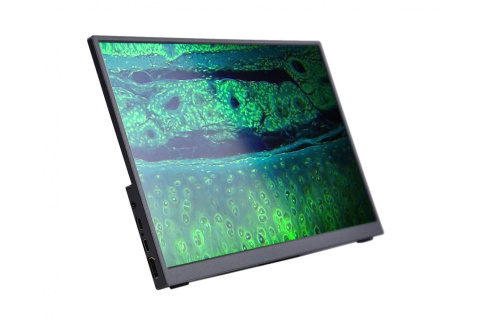

Monitor MAGUS MCD40 służy do pracy z systemem wizualizacji mikroskopu MAGUS. Jest on podłączany do kamery zamontowanej w mikroskopie w celu wyświetlania obrazów w czasie rzeczywistym. Monitor obsługuje kamery HDMI MAGUS o rozdzielczości 4K. Przekątna ekranu wynosi 13,3 cala. Matryca IPS zapewnia jasny obraz o dużych kątach widzenia. Patrzenie na wyświetlacz pod kątem nie powoduje zniekształcenia odwzorowania kolorów. Wyświetlacz można umieścić na składanym stojaku na stole lub półce albo zamontować bezpośrednio na kamerze lub statywie mikroskopu.

Układ optyczny

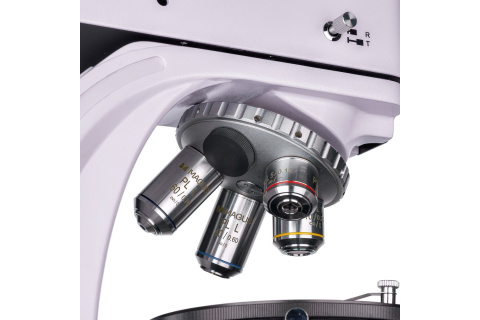

Układ optyczny mikroskopu ma korekcję do nieskończoności i jest pozbawiony wewnętrznych naprężeń. Obraz generowany przez obiektywy jest realistyczny, kontrastujący i szczegółowy oraz pozbawiony niepożądanych zniekształceń. Obiektywy montuje się w misce rewolwerowej z gniazdami wyśrodkowanymi względem osi optycznej. Ma ona pięć gniazd, przy czym cztery obiektywy znajdują się już w zestawie. Można zamontować jeden dodatkowy obiektyw, aby poszerzyć zakres powiększenia mikroskopu. Obiektywy są przeznaczone do pracy z preparatami bez szkiełek nakrywkowych.

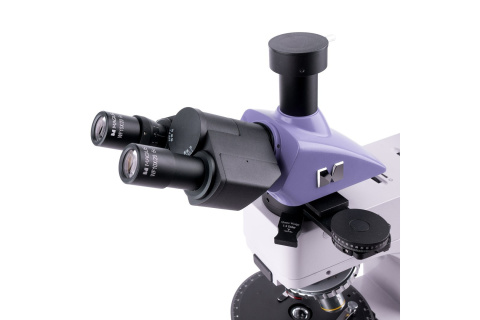

Głowica trójokularowa umożliwia zamontowanie kamery cyfrowej w trzeciej tubie. Podział wiązki wynosi 100:0 lub 0:100, co oznacza, że cała wiązka światła trafia albo do kamery, albo do tubusów okularów. Na tubie lewego okularu umieszczono pierścień regulacji dioptrii: obracając go, można skompensować różnicę w widzeniu między oczami i uzyskać możliwie najwyraźniejszy obraz preparatu.

Oświetlenie

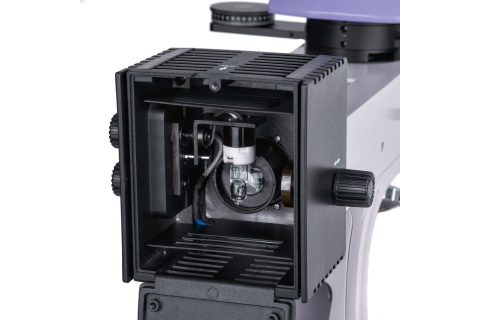

Do generowania światła przechodzącego i odbitego zastosowano żarówki halogenowe o mocy 30 W. Ich jasność jest wystarczająca do uzyskania wyraźnego i czytelnego obrazu w każdym obiektywie, a „ciepłe" widmo światła zwiększa komfort podczas długotrwałego użytkowania. Konfiguracja oświetlenia Köhlera pozwala uzyskać większą rozdzielczość i usunąć artefakty w polu widzenia oraz efekt przyciemnienia na krawędziach. Filtry światła służą do dokładnej regulacji odwzorowania kolorów podczas pracy w świetle odbitym.

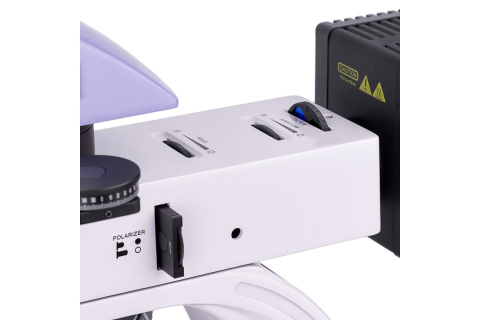

Zarówno w przypadku światła przechodzącego, jak i odbitego można stosować polaryzację. Aby rozpocząć obserwacje w świetle spolaryzowanym, do ścieżki optycznej wprowadza się analizator. Następnie zmienia się położenie analizatora względem polaryzatora poprzez ich obracanie, co również zmienia kąt polaryzacji. Kontrast obiektów zwiększa się przy użyciu kompensatorów, które są zamontowane w specjalnym gnieździe w przystawce. Ta sama przystawka zawiera również soczewkę Bertranda, która jest używana do badań konoskopowych.

Stolik i mechanizm regulacji ostrości

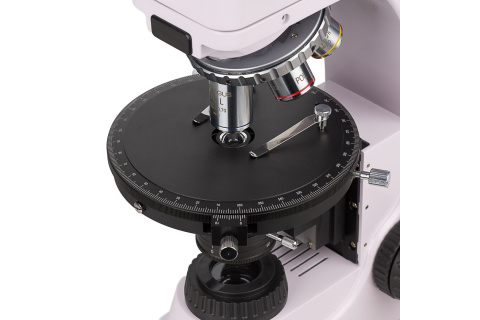

Mikroskop ma obracany stolik: obrócenie go zmienia sposób, w jaki preparat załamuje światło w przypadku światła spolaryzowanego. Stolik ma skalę, na której można określić kąt obrotu z dokładnością do 0,1°. Aby uzyskać najjaśniejszy i najwyraźniejszy obraz, stolik można wyśrodkować względem osi optycznej mikroskopu.

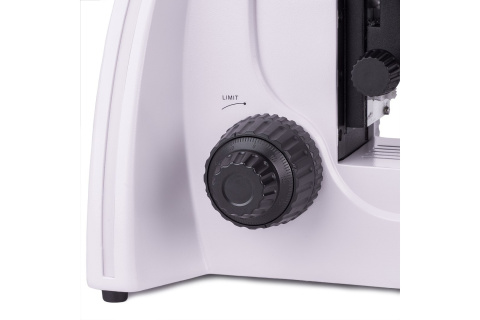

Pokrętła zgrubnej i precyzyjnej regulacji ostrości są umieszczone w dolnej części podstawy, dzięki czemu użytkownik może przyjąć zrelaksowaną pozycję z rękami opartymi o blat stołu. Naprężenie mechanizmu regulacji zgrubnej można regulować, a dodatkowo mechanizm jest wyposażony w blokadę. Mechanizm precyzyjnej regulacji ostrości gwarantuje płynny ruch preparatu.

Akcesoria

Aby w pełni wykorzystać możliwości mikroskopu, używaj akcesoriów z linii MAGUS: okularów, obiektywów, preparatów kalibracyjnych, kamer cyfrowych itp.

Najważniejsze właściwości mikroskopu:

• Do pracy w przechodzącym i odbitym świetle spolaryzowanym oraz naturalnym
• Głowica trójokularowa z tubą do montażu kamery cyfrowej; kostka światłodzieląca 100:0 lub 0:100
• Planarno-achromatyczne obiektywy beznaprężeniowe (Strain-Free) przekazują wyraźny obraz bez artefaktów i niepożądanych odbić wewnętrznych
• Oświetlenie halogenowe obszaru roboczego, wygodne dla oczu widmo kolorów; moc żarówki 30 W
• Stolik obrotowy, polaryzator i analizator z oznaczeniami kąta obrotu, soczewką Bertranda i kompensatorami
• Gniazda miski rewolwerowej i stolik są wyśrodkowane względem osi optycznej mikroskopu
• Kompatybilność z dodatkowymi akcesoriami

Najważniejsze właściwości kamery:

• Kamera działa autonomicznie, bez połączenia z komputerem, i za pośrednictwem interfejsu HDMI. Możliwość podłączenia do komputera za pośrednictwem Wi-Fi i interfejsu USB 3.0.
• Automatyczne przełączanie między jakością obrazu 4K i Full HD w zależności od rozdzielczości monitora
• 30 kl./s przy obserwacji ruchomych preparatów, rejestrowaniu wideo i przesuwaniu preparatu bez szarpnięć i opóźnień
• Podświetlana kolorowa matryca CMOS SONY Exmor/Starvis zapewnia niski poziom szumów i wysoką światłoczułość nawet w warunkach słabego oświetlenia. Pozwala uzyskać wyraźniejszy, jaśniejszy i bardziej nasycony kolorami obraz.
• Oprogramowanie do robienia zdjęć, nagrywania wideo, edycji, funkcji wyświetlania zewnętrznego, pomiarów liniowych i kątowych

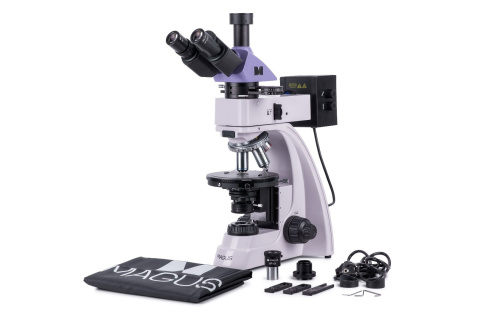

Zawartość zestawu:

• Kamera cyfrowa MAGUS CHD40 (kamera cyfrowa, przewod HDMI (1,5 m), przewod USB 3.0 (1,5 m), mysz USB, karta pamieci SD 32 GB, adapter Wi-Fi USB (2 szt.), zasilacz sieciowy 12 V/1 A (Euro), instalacyjna plyta CD ze sterownikami i oprogramowaniem, instrukcja obslugi i karta gwarancyjna)
• Monitor LCD MAGUS MCD40
• Podstawa z gniazdem zasilania, źródło światła przechodzącego i kondensor, mechanizm regulacji ostrości, stolik oraz miska rewolwerowa
• Oświetlacz światłem odbitym z osłoną lampy
• Głowica trójokularowa

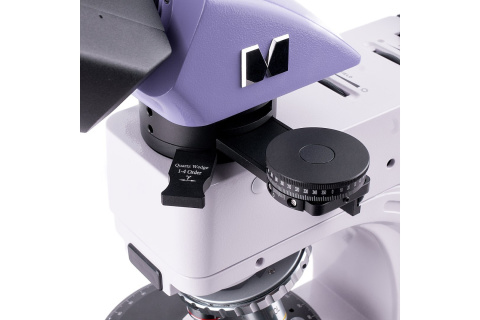

• Tuba pośrednia z soczewką Bertranda, analizatorem i gniazdem kompensatora

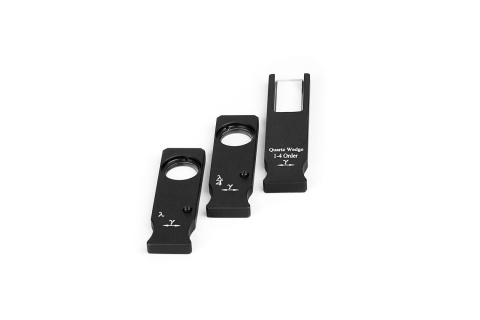

• Kompensatory: kompensator λ, kompensator λ/4, klin kwarcowy
• Obiektyw planarno-achromatyczny z korekcją do nieskończoności: PL 5x/0,12 WD 26,1 mm
• Obiektyw planarno-achromatyczny z korekcją do nieskończoności: PL 10x/0,25 WD 5,0 mm
• Obiektyw planarno-achromatyczny z korekcją do nieskończoności: PL 40x/0,6 (z mechanizmem sprężynowym) WD 3,98 mm
• Obiektyw planarno-achromatyczny z korekcją do nieskończoności: PL 60x/0,7 (z mechanizmem sprężynowym) WD 2,03 mm
• Okular 10x/20 mm (2 szt.)
• Okular 10x/20 mm ze skalą. Wartość skali: 0,1 mm
• Adapter z mocowaniem typu C, 1x
• Klucz imbusowy
• Przewód zasilający
• Osłona przeciwkurzowa
• Instrukcja obsługi i karta gwarancyjna

Dostępne na zamówienie:

• Okular 16x/11 mm (2 szt.)
• Okular 20x/11 mm (2 szt.)
• Obiektyw planarno-achromatyczny z korekcją do nieskończoności: PL 2,5x/0,07 WD 11 mm
• Obiektyw planarno-achromatyczny z korekcją do nieskończoności: PL 50x/0,7 (z mechanizmem sprężynowym) WD 3,67 mm
• Obiektyw planarno-achromatyczny z korekcją do nieskończoności: PL 80x/0,8 (z mechanizmem sprężynowym) WD 1,25 mm
• Obiektyw planarno-achromatyczny z korekcją do nieskończoności: PL 100x/0,85 (z mechanizmem sprężynowym) WD 0,4 mm
• Mechaniczne mocowanie stolika
• Preparat kalibracyjny

Parametry techniczne

1. Marka: MAGUS
2. EAN: 5905555018553
3. Rozmiar opakowania (dł. x szer. x gł.): 44x42x67 cm
4. Masa przesyłki: 14.25 kg
5. Głowica: trójokularowa
6. Kąt nachylenia głowicy: 30 °
7. Średnica tubusu okularu, mm: 23.2
8. Soczewki obiektywowe: planarno-achromatyczne z korekcją do nieskończoności, bez naprężeń: PL 5x/0,12; PL 10x/0,25; PL 40x/0,6; PL 60x/0,7 (*opcjonalnie: PL 2,5x/0,07; PL 50x/0,7; PL 80x/0,8; PL 100x/0,85); wysokość parafokalna 45 mm, przeznaczone do badania preparatów bez szkiełek nakrywkowych
9. Rewolwer: 5 obiektywów, możliwość centrowania
10. Odległość robocza, mm: 26,1 (5x); 5,0 (10x); 3,98 (40x); 2,03 (60x); 11 (2,5x); 3,67 (50x); 1,25 (80x); 0,4 (100x)
11. Stolik, mm: Ø150
12. Regulacja dioptrii okularu, dioptrii: ±5 (w lewej tubie)

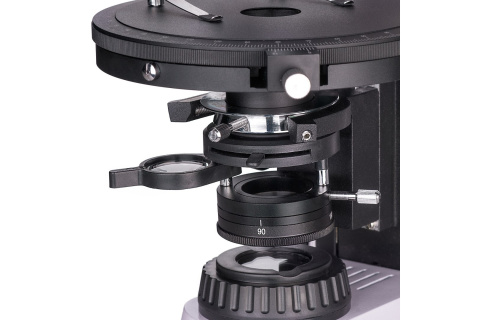

13. Kondensor: kondensor Abbego NA 1,25 z regulowaną przysłoną i obiektywem obrotowym
14. Diafragma: regulowana przysłona aperturowa, regulowana przysłona irysowa pola
15. Regulacja ostrości: współosiowy, zgrubna regulacja ostrości (21 mm, 39,8 mm/obrót, z pokrętłem blokady i pokrętłem regulacji napięcia) i precyzyjna regulacja ostrości (0,002 mm)
16. Regulacja jasności: yes
17. Typ źródła oświetlenia: światło odbite i przechodzące: 12 V/30 W
18. Zakres temperatur, °C: 5 — 35
19. Poziom trudności składania i montażu: skomplikowane
20. Umiejscowienie źródła oświetlenia: podwójne
21. Czujnik: Sony Exmor/Starvis CMOS
22. Kolorowa/monochromatyczna: kolorowa
23. Megapiksele: 8
24. Maksymalna rozdzielczość, piksele: 3840x2160
25. Rozmiar matrycy: 1/1,2" (11,14x6,26 mm)
26. Rozmiar piksela, µm: 2.9x2.9
27. Światłoczułość: 1028 mV z 1/30 s
28. Współczynnik sygnału/szumu: 0,13 mV przy 1/30 s
29. Czas naświetlania: 0,14 ms - 1000 ms
30. Nagrywanie filmów: yes
31. Format obrazu: *.jpg, *.tif
32. Zakres widmowy, nm: 380—650 (wbudowany filtr podczerwieni)
33. Typ migawki: ERS (przysłona elektroniczna)
34. Wymagania systemowe: Windows 8/10/11 (wersje 32-bitowa i 64-bitowa), Mac OS X, Linux, procesor do 2,8 GHz Intel Core 2 lub nowszy, co najmniej 4 GB RAM, gniazdo USB 2.0, napęd CD-ROM, monitor 19-calowy lub większy
35. Typ montażu: montaż typu C
36. Zasilanie kamery: zasilacz prądu stałego 12 V, 1 A
37. Zakres temperatury pracy kamery, °C: -10 — 50
38. Zakres wilgotności pracy, %: 30 — 80
39. Oprogramowanie: HDMI: wbudowane; USB: MAGUS View
40. Typ: biologiczny, lekki/optyczny, cyfrowy
41. Głowica: Siedentopf
42. Powiększenie, x: 50-600 w konfiguracji podstawowej (*opcjonalnie: 25-1000/1600/2000)
43. Okulary: 10х/20; 10x/20 ze skalą (*opcjonalnie: 16x/11; 20х/11)
44. Stolik, mm: obracana w zakresie 360°, centrowanie, podziałka 1° kąta obrotu; skala noniusza do pomiaru kątów z dokładnością do 0,1°
45. Oświetlenie: halogenowe
46. Zasilanie: 220±22 V, 50 Hz, zasilanie sieciowe AC
47. Filtry: światło odbite: matowy, żółty, zielony, niebieski
48. Poziom zaawansowania: doświadczeni użytkownicy, profesjonaliści
49. Polaryzator: światło przechodzące: z oznaczeniami 0°, 90°, 180°, 270° na skali; możliwość obrotu o 360°; światło odbite: demontowany
50. Tuba pośrednia: wbudowany analizator z możliwością obrotu o 0-360°; noniusz do pomiaru kątów z dokładnością do 0,1°; soczewka Bertranda; gniazdo do montażu kompensatorów
51. Kompensator: kompensator λ; kompensator λ/4; klin kwarcowy
52. Zastosowanie: kliniczne/laboratoryjne
53. Metoda badania: jasnego pola, polaryzacja
54. Pokrowiec/futerał/torba w zestawie: osłona przeciwkurzowa
55. Złącza interfejsu: Wi-Fi, HDMI 1,4, USB 3.0
56. Karta pamięci: SD do 32 GB
57. Możliwość podłączenia dodatkowych urządzeń: mysz komputerowa (USB), pamięć flash (USB), adapter Wi-Fi (USB)
58. Liczba klatek na sekundę, kl./s przy rozdzielczości: 30 przy 3840x2160 (HDMI); 30 przy 1920x1080 (Wi-Fi); 30 przy 3840x2160 (USB 3.0)
59. Miejsce montażu: tuba głowicy trójokularowej, tuba okularu zamiast okularu
60. Format plików wideo: .h264/.h265, *.mp4
61. Korpus: stop aluminium CNC
62. Specyfikacja zasilacza sieciowego: wejście: napięcie AC 100-240 V, 50/60 Hz, wyjście: napięcie DC 12 V/1 A

Monitor

1. Typ matrycy: IPS
2. Przekątna wyświetlacza, cale: 13.3
3. Rozdzielczość wyświetlacza, px: 3840x2160 (4K)
4. Format obrazu: 16:9
5. Jasność, cd/m²: 400
6. Liczba wyświetlanych kolorów: 16,7 mln
7. Kontrast: 1000:1
8. Poziomy/pionowy kąt widzenia, °: 178/178
9. Rozmiar widocznego obszaru ekranu (szer. x wys.), mm: 295x165
10. Rozmiar piksela (szer. x wys.), mm: 0,154x0,154
11. Częstotliwość źródła optycznego, Hz: 60
12. Typ podświetlenia matrycy: dioda LED
13. Żywotność podświetlenia LED, h: 50000
14. Interfejs: HDMI
15. Zakres temperatur, °C: -15 — 55
16. Zakres wilgotności pracy, %: 10 — 90
17. Zasilanie: AC 110-220 V, DC 5-12 V/1 A (Typ-C)
18. Zużycie energii, W: 12 (maks.)
