ODWRÓCONY MIKROSKOP METALURGICZNY METAL V700 BD /MAGUS

MAGUS Metal V700 BD to odwrócony mikroskop metalurgiczny - miskę rewolwerową umieszczono pod preparatem, a do obserwacji używa się światła odbitego.

Dostępne techniki obserwacji mikroskopowych: jasne pole, ciemne pole i światło spolaryzowane. Mikroskop służy do badania metali, stopów, półprzewodników oraz innych nieprzezroczystych preparatów o dużych rozmiarach i masie do 2 kg. Jest szeroko stosowany w zakładach przemysłowych, fabrykach oraz laboratoriach kontroli jakości, a także na uniwersytetach i w centrach badawczych.

Układ optyczny

Głowicę mikroskopu można zamontować w standardowym położeniu lub obrócić ją o 180°. Istnieje możliwość zamontowania cyfrowej kamery i monitora: trzecia tuba jest umieszczona w głowicy mikroskopu, a gniazdo boczne kamery na jego korpusie. W obu lokalizacjach dostępna jest kostka światłodzieląca: 50:50 i 100:0 dla głowicy mikroskopu oraz 100:0 i 0:100 dla korpusu.

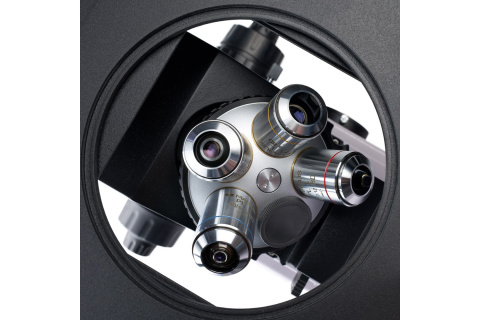

Miska rewolwerowa na 5 obiektywów jest zlokalizowana pod badanym preparatem. Ma ona 4 gniazda do zamontowania obiektywów dołączonych do zestawu i jedno gniazdo na dodatkowy obiektyw. Wszystkie obiektywy do tego mikroskopu mają oznaczenie BD, co oznacza, że zostały opracowane specjalnie do prowadzenia obserwacji metodami jasnego i ciemnego pola oraz mają dużą odległość roboczą.

Oświetlenie

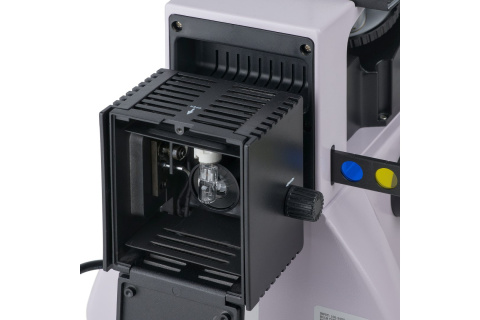

Źródło oświetlenia: Żarówka halogenowa 50 W. Światło o ciepłej barwie ogranicza zmęczenie oczu i jest idealne do wielogodzinnej pracy z mikroskopem. Ze względu na oświetlenie o dużej mocy obrazy uzyskiwane za pomocą dowolnej metody badawczej i przy użyciu dowolnego obiektywu są bardzo wyraźne i szczegółowe. Źródło oświetlenia można wycentrować względem trzech osi, a ponadto istnieje możliwości ustawienia oświetlenia Köhlera za pomocą przysłon aperturowej i pola. Układ oświetlenia ze źródłem światła odbitego zawiera również urządzenie do polaryzacji i urządzenie do ciemnego pola.

Stolik i mechanizm regulacji ostrości

Stolik ma okrągłą, obracaną płytkę stolika na środku. W zależności od zastosowania można używać różnych płytek: różnią się one średnicą otworu - 10 mm, 20 mm lub 30 mm. Po umieszczeniu preparatu na stoliku mocuje się go przy użyciu uchwytu. Preparat porusza się wraz ze stolikiem w dwóch kierunkach: wzdłuż osi X lub Y. Do regulacji ostrości obrazu służą pokrętła regulacji zgrubnej (ma ono pokrętło blokady i regulacji napięcia) oraz pokrętło regulacji precyzyjnej. Pokrętła są umieszczone po obu stronach mikroskopu w taki sposób, aby podczas używania mikroskopu można było oprzeć ręce na blacie stołu bez konieczności trzymania ich w powietrzu.

Akcesoria

Wybierając dodatkowe akcesoria, można poszerzyć możliwości mikroskopu MAGUS Metal V700 BD. Akcesoria obejmują okulary, obiektywy ciemnego i jasnego pola o dużej odległości roboczej, cyfrowe kamery i preparaty kalibracyjne.

Najważniejsze właściwości:

• Stolik ma okrągłe płytki z otworami 10 mm, 20 mm i 30 mm; jest odpowiedni do badania ciężkich i dużych preparatów
• Obserwacje metodami jasnego pola, ciemnego pola oraz w świetle polaryzowanym
• Możliwość obrotu głowicy mikroskopu o 180° podczas montażu
• Dwie opcje montażu monitora i cyfrowej kamery: trzecia tuba i gniazdo boczne kamery, kostka światłodzieląca: 100:0 i 0:100 na korpusie i 50:50 i 100:0 na głowicy trójokularowej
• Halogenowe źródło oświetlenia o dużej mocy (50 W) do wygodnych obserwacji metodą ciemnego pola, regulacja jasności, ustawienie oświetlenia Köhlera, filtry kolorowe oraz źródło oświetlenia z możliwością wycentrowania wzdłuż trzech osi
• Opcjonalne akcesoria poszerzające możliwości mikroskopu

Zawartość zestawu:

• Podstawa z gniazdem zasilania, mechanizm regulacji ostrości, stolik oraz miska rewolwerowa
• Oświetlacz światłem odbitym z osłoną lampy
• Głowica trójokularowa
• Obiektyw planarno-achromatyczny z korekcją do nieskończoności: PL L5x/0,12 BD WD 9,7 mm
• Obiektyw planarno-achromatyczny z korekcją do nieskończoności: PL L10x/0,25 BD WD 9,3 mm
• Obiektyw planarno-achromatyczny z korekcją do nieskończoności: PL L20x/0,40 BD WD 7,2 mm
• Obiektyw planarno-achromatyczny z korekcją do nieskończoności: PL L50х/0,70 BD WD 2,5 mm
• Okular 10x/22 mm z dużym odstępem źrenicy wyjściowej (2 szt.)
• Adapter z mocowaniem typu C, 1x
• Klucz imbusowy
• Przewód zasilający
• Osłona przeciwkurzowa
• Instrukcja obsługi i karta gwarancyjna

Dostępne na zamówienie:

• Okular 10x/22 mm ze skalą
• Okular 12,5x/14 mm (2 szt.)
• Okular 15x/15 mm (2 szt.)
• Okular 20x/12 mm (2 szt.)
• Okular 25x/9 mm (2 szt.)
• Obiektyw planarno-achromatyczny z korekcją do nieskończoności: PL L40x/0,60 BD WD 3,0 mm
• Obiektyw planarno-achromatyczny z korekcją do nieskończoności: PL L60x/0,70 BD WD: 1,9 mm
• Obiektyw planarno-achromatyczny z korekcją do nieskończoności: PL L80x/0,80 BD WD: 0,8 mm
• Obiektyw planarno-achromatyczny z korekcją do nieskończoności: PL L100х/0,85 (suchy) BD WD: 0,4 mm
• Kamera cyfrowa
• Preparat kalibracyjny

Parametry:

• Marka: MAGUS
• EAN: 5905555018478
• Rozmiar opakowania (dł. x szer. x gł.): 49x34x68 cm
• Masa przesyłki: 16.5 kg
• Typ: lekki/optyczny, metalurgiczny
• Głowica: trójokularowa
• Głowica: Siedentopf, obracana o 180°
• Kąt nachylenia głowicy: 45°
• Powiększenie, x: 50-500 w konfiguracji podstawowej (*opcjonalnie: 50-1000/1250/1500/2000/2500)
• Powiększenie: od 200x do 800x
• Średnica tubusu okularu, mm: 30
• Okulary: 10x/22 mm, odstęp źrenicy wyjściowej: 10 mm (*opcjonalnie: 10x/22 mm ze skalą, 12,5x/14; 15x/15; 20x/12; 25x/9)
• Soczewki obiektywowe: planarno-achromatyczne z korekcją do nieskończoności: PL L5x/0,12 BD, PL L10x/0,25 BD, PL L20x/0,40 BD, PL L50x/0,70 BD; wysokość parafokalna: 45 mm (*opcjonalnie: PL L40x/0,60 BD, PL L60x/0,70 BD, PL L80x/0,80 BD, PL L100x/0,85 BD (suchy))
• Rewolwer: 5 obiektywów
• Odległość robocza, mm: 9,7 (5x); 9,3 (10x); 7,2 (20x); 2,5 (50x); 3,0 (40x); 1,9 (60x); 0,80 (80x); 0,40 (100x)
• Rozstaw źrenic, mm: 48 — 75
• Stolik, mm: 242x200
• Zakres ruchu stolika, z użyciem mechanizmu ustawiania ostrości, mm: 30/30
• Stolik: dwuosiowy, mechaniczny, okrągła, obracana płyta stolika Ø130 mm z otworami Ø10 mm, Ø20 mm i Ø30 mm
• Diafragma: wbudowana aperturowa i pola
• Regulacja ostrości: współosiowy, zgrubny (z regulacją napięcia zgrubnej regulacji ostrości i pokrętłem blokady), i precyzyjny (0,002 mm)
• Oświetlenie: halogenowe
• Regulacja jasności: tak
• Zasilanie: 220±22 V, 50 Hz, zasilanie sieciowe AC
• Typ źródła oświetlenia: 12 V/50W
• Filtry: światła zielonego, niebieskiego, żółtego, matowy
• Zakres temperatur, °C: 5 — 35
• Dodatkowe cechy: wyjmowany analizator i polaryzator, urządzenie ciemnego pola
• Poziom zaawansowania: doświadczeni użytkownicy, profesjonaliści
• Poziom trudności składania i montażu: skomplikowane
• Zastosowanie: metalurgiczny
• Umiejscowienie źródła oświetlenia: dolne
• Metoda badania: jasnego pola, ciemne pole, polaryzacja
• Pokrowiec/futerał/torba w zestawie: osłona przeciwkurzowa
